一、背景
隨著激光技術的發展，人們發現了許多新型的非線性光學晶體，其中最令人矚目且至今仍在廣泛應用的就是20世紀70年代中期發現的磷酸鈦氧鉀晶體(KTiOPO4，簡稱KTP)，是國際上公認的綜合性能優越的非線性光學晶體。它具有非線性系數大、光學均勻性好、熱導性好、透過波段寬等優點，同時具有良好的物理、化學和機械性能，是目前用于中小功率釹激光器1.06 μm倍頻的最佳材料之一，現已廣泛地被使用于激光頻率轉換領域。KTP晶體除了其優異的倍頻性能外，還有一個主要特性就是它的電光性能。KTP晶體具有電光系數大、透過波段(350-4500 nm)寬、介電常數低、化學和機械性能穩定等許多優良特性。KTP晶體由于其優異的電光性能，被廣泛應用于電光調制與偏轉、Q開關、光波波導等電光領域。
二、晶體介紹
1．KTP晶體的特性及結構
KTP晶體的莫氏硬度約為5，密度為2.945g/cm3，比熱為0.1737cal/g·℃，透過波段約為0.35-4.5 μm。KTP晶體屬于斜方晶系，點群為：C2v-mm2，晶胞參數：a=12.809 nm，b=0.6420 nm，c=1.0604 nm，晶胞參數中含有兩套(共8個)KTiOPO4分子，每個晶胞中有4個對稱相關的結構基元，每個結構基元由兩個不等效的KTiOPO4組成，每個結構基元中的K、Ti、O、和P四種不同原子均處于所屬空間群的一般等效點位置。KTP晶體是由PO基團組成的四面體和由TiO6基團組成的畸變八面體在三維空間交替連接而成的鏈形結構，具有···-PO4-TiO6-PO4-TiO6-陣列。在該陣列中存有···-O-Ti-O-Ti-O-···無限長鏈。在此無限長鏈中的Ti-O間距并不相等，Ti-O長鏈鍵長為0.215 nm，短鏈鍵長為0.714 nm，長短鏈最大差值可達0.041 nm，這種晶格畸變正是KTP晶體具有優良非線性光學性能的內在原因。而鉀離子(K+)分布在這些PO4四面體和TiO6八面體構成的間隙中。
由于KTP晶體的結構具有多樣性，可以采用摻雜或離子交換等方法，將晶體中的K、Ti和P元素的一種或幾種部分取代，形成KTP同型取代晶體。通過離子或原子取代，已形成了一系列的型晶體，已經研究過的同型取代晶體達百種以上。
2．KTP晶體的發展歷程
KTP晶體是由Masse和Grenier于1971年首次報導的。1974年，Tordjman和Masse等，首先測定了KTP晶體的結構，隨后，Zumsteg和Bierlein等很快就發現了KTP晶體具有優良的非線性光學性能，并用水熱法生長出KTP晶體。此外，貝爾實驗室的Laudise，Airtron公司的研究人員以及中國科學院物理研究所的賈壽泉等，各自用不同的生長條件通過水熱法來生長KTP晶體。水熱法生長的KTP晶體存在著一個明顯缺點，即在2.7 um波段附近存在著一個由OH基團所引起的吸收峰。而熔劑法生長的KTP晶體沒有這一個吸收峰，于是，自80年代初人們又開始采用熔劑法來生長KTP晶體。1980年，Gier等報道了從K2O-TiO2-P2O5三元體系中生長KTP晶體的高溫溶液區。1984年，美國菲利浦實驗室的Jacco等研究了KTP晶體在2KPO3·K4P2O7助溶劑中的生長。1986年美國貝爾實驗室的Ballman等另辟蹊徑，采用鎢酸鹽作助熔劑來生長KTP晶體。法國國家科學研究中心的Mamier Gerared從TiO2-KPO3-KCl體系中用熔劑法生長出部分替代鉀離子的KTP晶體。前蘇聯的Voronkova、Yanovskii等在K2O-TiO2-P2O5三元體系中生長出KTP晶體。我國的晶體科學工作者采用熔劑法生長KTP晶體也獲得了極大的成功。
1988年，Voronkova和Yanovskii等研究了KTP晶體的鐵電相變，并認為KTP晶體的鐵電性和電導性質可能顯著地影響其非線性光學性質。1989年Bierlein等在水熱法生長的KTP晶體中觀察到鐵電疇，并比較了單疇KTP晶體和極化前的多疇晶體的電光和二次諧波發生特性。進入90年代以后，人們認為KTP晶體是制作波導調制器和開關的理想材料，在集成光學上應用前景廣闊。KTP晶體起初是作為非線性晶體受到人們的重視，在1976年Zurnsteg等首次報道了晶體的非線性光學性能后，開始了開發應用KTP晶體的工作。80年代中后期，隨著KTP晶體生長技術的提高以及晶體質量的不斷改進，KTP晶體已較廣泛地作為激光器腔內外倍頻材料，從固體激光器中獲得高功率的綠光輸出，輸出功率可達幾瓦至幾十瓦不等，KTP晶體的腔內倍頻能量轉換效率將近100%。KTP晶體除了用作倍頻材料外，還在光參量振蕩和頻及差頻等方面得到應用。
3．KTP晶體的生長方法

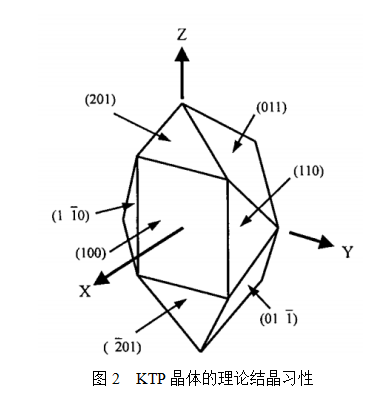

由于KTP晶體屬于非同成分熔化并伴有部分分解，因此無法用熔體法生長技術，而必須用水熱法或熔劑法(也叫高溫溶液法或熔鹽法)生長。兩種方法生長的晶體形態很相似，根據籽晶的位置和方向稍有不同，但是都基本包含（100）（201）（011）等晶面。如圖2所示，其中（100）晶面有解離現象。
3.1水熱法
水熱法又被稱為高壓溶液法，是水溶液法的四種方法中的一種，適用于在常溫常壓下溶解度較低，但在高溫高壓下溶解度能增加的晶體的生長。水熱法使在大氣條件下不溶或難溶于水的物質在高溫高壓的水溶液中通過溶解或反應生成該物質的溶解產物，并達到一定過飽和度而進行結晶和生長。這種方法屬于研究高溫高壓水溶液體系中結晶物質變化規律的水熱化學范疇。
從生長溫區溫度的控制方式來區分，溫差法、降升溫法和等溫法是水熱法生長晶體主要的三種方法。在這些方法中，晶體的生長都是通過不同的物理化學條件使生長溶液體系獲得適當?shù)倪^(guò)飽和度而促成。目前采用較多的是溫差水熱法，晶體的生長是在特制的高壓釜內進行的。這種方法中溶液的過飽和度，主要是依靠容器內的溶液體系維持一定的溫差對流而獲得的。

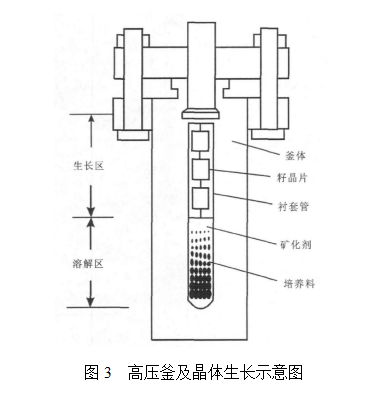

上圖是水熱溫差法生長晶體的高壓釜的示意圖。高壓釜分為上、下兩部分，上部為生長區（約占釜內體積的2/3）。籽晶掛在培育架上，晶體在籽晶上逐步生長。高壓釜的下部為溶解區，溶解區內被高純度原料和礦化劑所充滿。高壓釜密封后，加熱下部的溶解區，從而引起高壓釜上、下部的溫差。當高壓釜的溫度升到一定溫度時，由于熱膨脹，高壓釜內充滿了礦化劑溶液。隨著溫度不斷上升，壓力急驟增大，溶解區內溶質的溶解度增加，被不斷溶解而形成飽和溶液。由于高壓釜下部的溫度高于上部，從而使釜內溶液產生對流。溶解區中的高溫飽和溶液被輸送到生長區，由于上部溫度低，上升的這一部分溶液就進入過飽和狀態，溶質便陸續不斷地在籽晶上析出并生長為晶體。同時，溶液析出溶質后回到下部溶解區繼續溶解培養料，如此循環，晶體得以不斷地長大。
水熱法晶體生長的起始原料為KH2PO4、K2HPO4和TiO2，起始原料在電爐中加熱制成培養料。培養料置于高壓釜底部溫度較高的溶解區，并在高壓釜上部溫度較低的生長區懸掛上籽晶，高壓釜內填裝一定體積的礦化劑。由于高壓釜內上下部溶液之間存在溫差，溶液產生對流，高溫區的飽和溶液被帶到籽晶低溫區形成過飽和溶液，從而促進籽晶生長。溶液析出了部分溶質后，又流向下部，繼續溶解培養料，籽晶在如此循環往復下，連續不斷地長大。
采用水熱法生長的晶體的突出優點是相對于熔鹽法生長的晶體而言，可以生長出具有較高完美性的優質大晶體，生長出的晶體的光學均勻性優于熔鹽法生長的，水熱法晶體的電導比熔鹽法晶體低2-3個數量級，基本滿足作為電光調制器件晶體材料的要求。水熱法主要缺點是對設備的要求過高，需要特殊的高壓釜和安全防護措施，而且需要適當大小的優質籽晶。另外，水熱法的生長周期也較長，一般在30天以上。
3.2熔鹽法
熔鹽法，又稱為高溫溶液法、助溶劑法，通常用于描述在高溫下從熔融鹽溶劑中生長晶體的方法，其過程與從水溶液中生長晶體相似，是將培養料溶解在遠低于晶體熔點溫度的助熔劑中，形成均一穩定的高溫溶液。通過不同的物理化學條件，使高溫溶液進入過飽和狀態，在過飽和度的驅動下，溶質緩慢析出結晶。
熔鹽法和其他方法相比具有如下優點首先是熔鹽法適用性強，對于某種材料都可能找到適當?shù)闹蹌┗蛑蹌┙M合，從而將這種材料的單晶生長出來第二是在熔點極易揮發的難熔化合物，或者在高溫時會發生變價或相變的材料，以及非同成分熔融化合物，都不可能直接從其熔體中生長，或者不可能從熔體中生長出完整的單晶，但是熔鹽法由于生長溫度低，適合于這些材料的單晶生長。

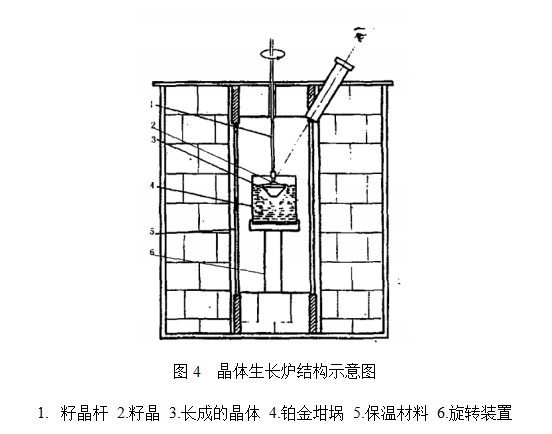

目前，晶體的熔鹽法生長的助溶劑主要采用磷酸鉀鹽體系（K5、K6、K8…）磷酸鉀鹽溶劑的溶解能力強，溶解在磷酸鉀鹽溶劑中的KTP在760℃-1000℃范圍內是唯一的穩定相，熔點低而沸點高，而且溶劑中不存在與成分不同的離子，避免了溶劑中與成分不同的離子進入晶體。熔鹽法晶體的生長有多種不同的方法，諸如頂部籽晶法、緩慢降溫法、溫度梯度質量輸運籽晶旋轉法、坩堝旋轉籽晶靜止緩慢降溫法、爐底熱管吹氣冷卻法等，這些生長方法雖然不同，但溶液的過飽和度仍是晶體生長過程的驅動力。由于在磷酸鉀鹽溶劑中的溶解度和溫度系數均較大，而且不易引入其它額外的雜質，故熔鹽法晶體的生長一般多用緩慢降溫法。
緩慢降溫法生長KTP單晶體的工藝條件中，晶體生長時選擇合適的降溫速度非常重要，優質晶體的生長應處在一個恒溫過程，同時該過程也應該是晶體由小變大的漸變過程。起初，晶種較小，更需要精確地控制降溫速度，避免晶種產生缺陷或出現雜晶，還必須根據生長溶液的飽和點溫度高低、溶液多少、籽晶大小等因素來設定一個合理的自動降溫程序，使晶體生長維持穩定的速度。同時，為了改善生長溶液的流動狀態，減少晶面上及溶液中過飽和度的不均勻性，籽晶的轉動最好選擇正-停-反方式，更有利于晶體以較快速度生長。
熔鹽法KTP晶體的生長是在不純的體系中進行的，其中的不純物主要為助熔劑本身，因此要想避免生長的晶體中出現溶劑包裹體，生長必須在比熔體生長慢的多的速度下進行，致使生長速度極為緩慢，生長周期長，這是由晶體的生長機制決定的。同時助溶劑還可以將雜質引入晶體，助溶劑中原來就存在的雜質可能會以離子或原子形式進入晶體。
熔鹽法生長的仰晶體通常有較多的宏觀缺陷，劉耀崗和魏景謙等采用高溫溶液籽晶法生長的KTP晶體中通常存在開裂和云層，有時還帶有淺黃色部分晶體透明區少或幾乎無透明區。他們采取了多次措施，包括降低生長速度、精密控制生長溫度及在提高降溫出爐時的關注度，仍然難以避免晶體的云層、生長紋和開裂等缺陷的產生，甚至在出爐后的晶體放置過程中會觀察到晶體中開裂的發展，有時晶體會直接裂開為兩塊。

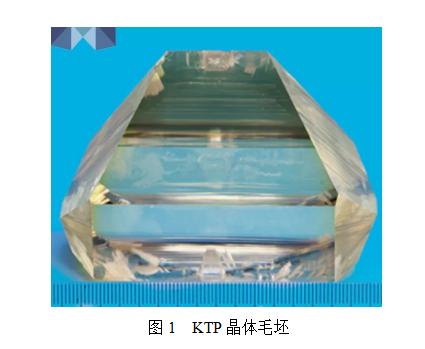

本項目部研發生長的KTP晶體就是采用熔鹽法生長的，質量高達400多克，晶坯完整性好、透明度高、質量好。下圖為本部門的研發成品。
三、結語
KTP晶體除具有十分優秀的倍頻性能外，還具有十分優秀的電光性能。高抗“灰跡”KTP晶體，可用于大功率的固體綠光激光器，將大大拓寬KTP晶體倍頻器件的應用范圍；熔鹽法低電導率KTP晶體的研制成功，有力地促進了KTP電光器件的實際應用。
低電導率電光KTP晶體在激光頻率轉換和電光調制兩個方面都有著廣泛的應用前景，可以在所有應用領域取代水熱法生長出的KTP晶體。低電導率電光晶體KTP由于其優異的電光性能，一旦實現商品化，將在大部分電光應用領域取代DKDP、LN用作電光調制。低電導率電光KTP晶體的推廣應用，不僅可以大大提高我國脈沖整形器的性能，而且使我國在電光開關等多種光學調制器等方面的水平大大提高。所以說，低電導率電光晶體KTP的應用，將在目前的相關領域產生巨大的變革，具有十分重要的意義。
